發(fā)動機導管靜壓試驗機|航空導管流阻（流量）測試臺
瀏覽：次 2021-03-06 08:01:04
標題：發(fā)動機導管靜壓試驗機|航空導管流阻（流量）測試臺
一、設備簡介：

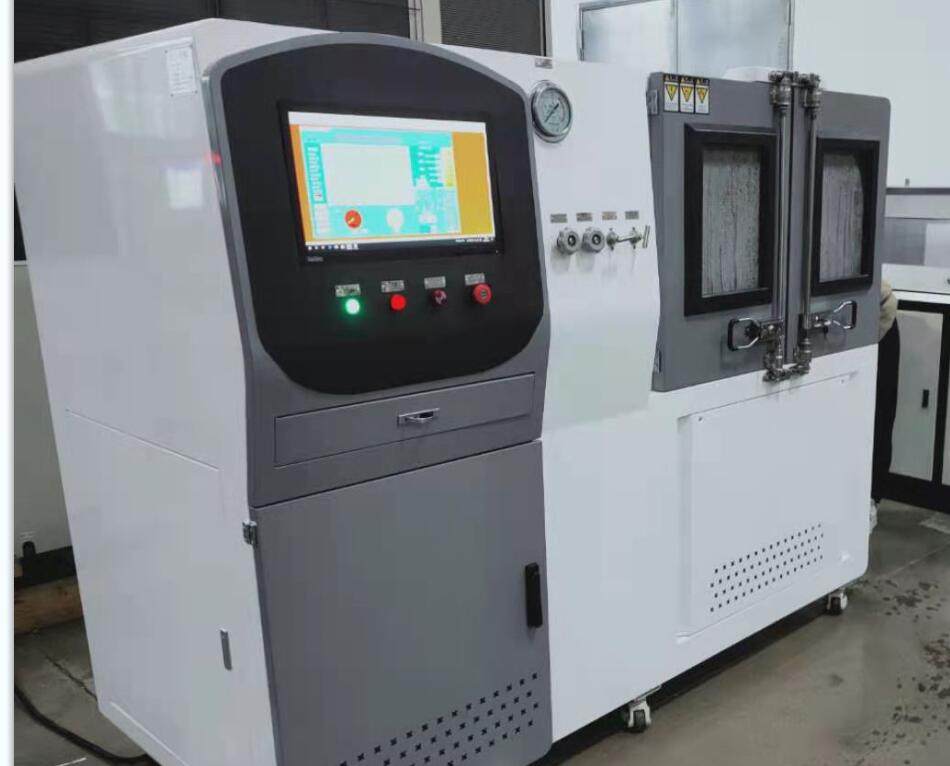

思明特科技生產的發(fā)動機導管靜壓試驗機|航空導管流阻（流量）測試臺專門針對渦扇發(fā)動機金屬組合導管，航空導管，高壓導管，金屬導管等產品的進行靜壓試驗所設計，裝有思明特大流量液體產生裝置和高壓液體壓力控制裝置。
主要技術參數：
|
壓力測試范圍 |
3-25Mpa |
|
功率 |
1.0Kw |
|
驅動介質 |
壓縮空氣，壓力不低于0.7Mpa |
|
工作介質 |
自來水 |
|
德國大流量增壓泵 |
流量10L/min；出口壓力范圍3-25Mpa |
|
壓力輸出精度 |
2% |
|
升壓速率 |
可調可控 |
|
壓降 |
< 4% |
|
試壓能力 |
直徑1/8"-3/4", 長度不大于1500mm的管形件 |
|
保壓時間 |
1~10min，時間可調 |
|
壓力出口連接密封形式 |
M18 x 1.5，24o內錐密封，連接3~5個可分別開閉的接頭，用于連接試驗管路 |
|
西門子電控核心部件 |
PLC主機，數模和模數轉換模塊，擴展模塊。 |
|
操作和試驗報告生成界面 |
計算機操作 |
|
試壓艙材質(含兩扇艙門) |
304不銹鋼 |
|
水箱容積 |
30 升 |
|
輸出形式 |
壓力曲線和測試報告； |
